WLCSP（Wafer Level Chip Scale Packaging），即晶圓級芯片封裝。與傳統的芯片封裝的“先切割，再封裝”方式不同，晶圓級芯片封裝是先在整片晶圓上進行封裝和測試，再切割成一個個的IC顆粒，因此封裝后的體積基本等同IC裸晶（Die）的原尺寸。

?

WLCSP能有效縮減封裝體積，提供更短的信號傳輸路徑，且由于該模式少了傳統密封的塑料或陶瓷包裝，更有助于芯片運算時散熱。

?

在新興領域，WLCSP也有著巨大潛力。例如5G、人工智能、物聯網、汽車電子等領域?qū)π酒男枨螅瑢⒉粩嗤苿覹LCSP的發展。

?

此次將給大家介紹 WLCSP Probe Head/Socket。

?

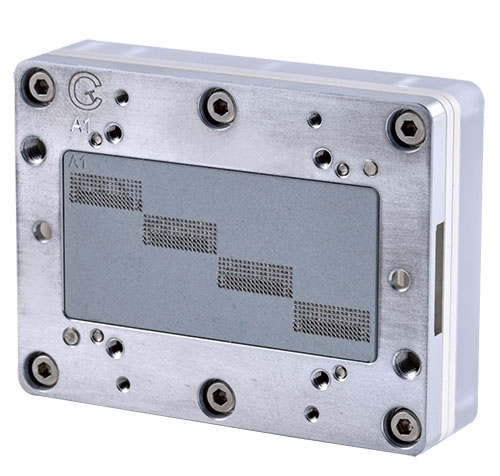

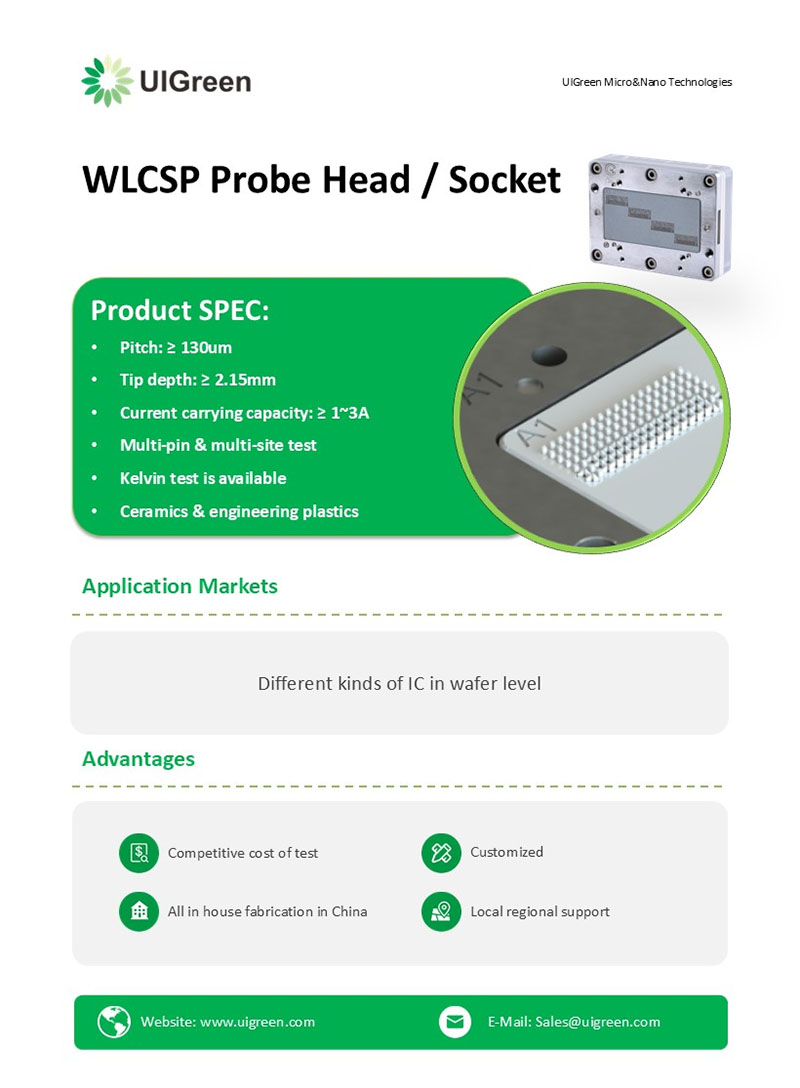

和林微納設計研發的晶圓級芯片封裝探針頭/測試座（WLCSP Probe Head/Socket），適用于多種晶圓級芯片：

?

· 滿足最小Pitch 130um及以上測試；

· 耐大電流，可實現Kelvin測試；

· 可實現多引腳、多site測試。
